Tutorial Konfigurasi WDS pada TP-Link WA801ND

WDS adalah kependekan dari Wireless Distribution System. Dengan WDS kita dapat memperluas jaringan dari access point tanpa menggunakan kabel seperti yang biasa dilakukan jaringan dengan kabel. Kita perlu memahami WDS untuk melakukan disain atas jaringan yang akan kita buat.

Dalam keadaan default, IP address AP TP-Links TL-WA801ND adalah 192.168.0.254 dan DHCP servernya sudah berjalan. Buka browser, pada address bar, ketikkan “192.168.0.254” (tanpa tanda petik). Pada tampilan otentikasi, ketikkan admin pada masing-masing kolom User Name, dan Password >> Log In.

Pada tampilan awal web browser TP-Link, klik Exit untuk menjalankan konfigurasi secara manual.

Untuk konfigurasi awal AP, terlebih dahulu kita non aktifkan status WPS agar tidak ada permintaan otentikasi melalu PIN ketika PC client dikonekkan ke AP. Caranya klik menu WPS >> Disable WPS. Pastikan tampilan WPS Status menjadi Disabled.

Konfigurasi IP address LAN Access Point

Langkah selanjutnya, memberikan IP address pada interface LAN AP. IP address LAN AP yang akan kita berikan harus mengikuti IP Gateway dari Modem, karena berdasarkan topologi jaringan di atas, AP terhubung ke Modem melalui Switch. IP address LAN AP adalah 192.168.5.100, atau lainnya (asal jangan 192.168.5.254). Untuk pengaturan IP address LAN AP, klik menu Network >> pada Type pilih Static AP, pada IP Address ketik 192.168.5.100. Selanjutnya pada Subnet Mask ketikkan 255.255.255.0. Mengapa?? Karena pada Modem, IP addressnya adalah 192.168.254/24, di mana angka /24 menunjukkan kelas C, dimana Sunet Masknya adalah 255.255.255.0. Selanjutnya, isikan pada kolom Gateway menjadi 192.168.5.254, kemudian Save. Jika Jika muncul konfirmasi reboot AP, klik OK. Secara ringkas lihat tampilan berikut.

Konfigurasi Wireless

Jika sudah dirubah IP address PC/laptop, akses kembali AP menggunakan web browser dengan mengetikkan 20.20.100.254 pada address bar. Dalam konfigurasi wireless ini, kita akan mensetting SSID, yaitu nama jaringan wireless (nama Wifi) yang nanti akan diakses oleh PC client wireless. Selain itu, di menu ini juga dilakukan pengaturan keamanan wireless, sehingga apabila client hendak konek ke jaringan Wifi ini, maka terlebih dahulu harus memasukkan password wirelessnya. Langkah-langkah konfigurasi Wireless AP adalah klik menu Wireless >> Wireless Settings >> Operation Mode = Access Point >> Wireless Network Name = ketikkan Wifi_Siswa (hanya contoh), >> Save. Konfigurasi detailnya seperti gambar berikut.

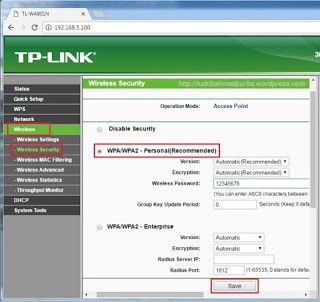

Selanjutnya klik sub menu Wireless Security. Di sini kita mengatur password untuk otentikasi bagi setiap PC client yang akan terhubung ke jaringan wireless. Pilihlah opsi keamanan WPA/WPA2-Personal (Recommended) yang merupakan tingkat keamanan wireless paling baik. Masukkan passwordnya minimal 8 digit, lalu Save.

Konfigurasi DHCP Access Point

Pengaturan selanjutnya, konfigurasi DHCP pada AP agar memberikan IP dhcp pada PC client. Dengan pengaturan dhcp ini, PC client tidak perlu lagi setting IP address secara manual, karena secara otomatis AP akan menyewakan IP address kepada PC client untuk rentang waktu tertentu, tergantung Lease Time-nya. Untuk pengaturan DHCP pada AP ini, klik menu DHCP >> pilih opsi Enable pada DHCP Server. Untuk kolom Start IP Address dan End IP address, tentukan sebanyak jumlah client yang dihubungkan. Pada kolom Default Gateway isikan IP address Modem yaitu 192.168.5.254. Selanjutnya pada Primary DNS ketikkan saja kembali IP Gateway 192.168.5.254 dan Secondary DNS ketikkan 8.8.8.8, lalu Save. Jika ada konfirmasi reboot, klik OK dan cari link Click here. Maka AP akan reboot.

Pengamanan Access Point

Langkah terakhir konfigurasi AP yang sering terlupakan adalah mengganti user dan password admin, agar AP tidak bisa lagi diakses menggunakan user default admin. Tujuannya adalah agar AP kita tidak diacak-acak oleh orang yang tidak bertanggung jawab yang dapat mengakibatkan jaringan Wifi kita tidak aman atau disabotase oleh orang lain. Untuk mengganti user default admin, klik menu System Tools >> Password. Isikan pada kolom Old User Name : nama user yang lama, pada Old Password : kode password yang lama. Kemudian isikan pada kolom New User Name : nama user yang baru, pada New Password dan Confirm New Password : kode password yang baru. Setelah diisi, klik tombol Save.

Selanjutnya, reboot AP dengan mengklik tombol Reboot, agar seluruh konfigurasi yang telah dibuat segera diaktifkan.

KONFIGURASI ACCESS POINT REPEATER WDS

Konfigurasi Access Point (TP-Links TL-WA801ND) sebagai Repeater WDS

Selanjutnya kita akan mengakses AP menggunakan IP address defaultnya. Di sini diasumsikan bahwa AP sudah direset sehingga konfigurasinya adalah default. Dalam keadaan default, IP address AP TP-Links TL-WA801ND adalah 192.168.0.254 dan DHCP servernya sudah berjalan. Buka browser, pada address bar, ketikkan “192.168.0.254” (tanpa tanda petik). Pada tampilan otentikasi, ketikkan admin pada masing-masing kolom User Name, dan Password >> Log In.

Pada tampilan awal web browser TP-Link, klik Next untuk menjalankan konfigurasi secara Wizard.

Selanjutnya tampil halaman Operation Mode. Di halaman inilah kita akan mengatur agar AP diset sebagai Repeater. Untuk itu pilih opsi Repeater (Range Extender) >> Next.

Berikutnya tampil halaman Wireless Setting. Pada Repeater Mode ini, pilih opsi WDS Repeater. Selanjutnya klik tombol Survey untuk mencari jaringan Wireless yang tersedia di area kita. Pada halaman AP List akan terlihat jaringan Wireless yang dapat dilihat menggunakan AP Repeater WDS kita. Karena sebelumnya kita sudah membuat SSID pada AP utama, maka klik tombol Connect pada SSID Wifi_Siswa. Kembali ke halaman Wireless Setting, secara otomatis akan terisi MAC Address AP utama pada kolom MAC Addess of Root. Jika tidak terisi otomatis, maka isilah secara manual. Untuk kolom Region, isi sesuai Region pada AP utama. Pada kolom Wireless Security Mode, isikan sesuai mode security di AP utama, biasanya juga sudah terisi otomatis. Kemudian pada kolom Wireless Password, masukkan password seperti kode password Wireless Security yang dibuat pada AP utama, di sini kita menggunakan “12345678”. Selanjutnya klik tombol Next.

Selanjutnya tampil halaman Network Setting. Pada halaman ini kita akan menonaktifkan layanan DHCP Server dari AP Repeater kita, untuk itu klik opsi Disable pada bagian DHCP Server. Di halaman ini juga kita masukkan IP address LAN untuk AP Repeater. Walaupun dalam implementasinya dijaringan nanti kita tidak menggunakan kabel yang terhubung ke port Ethernet AP Repeater, tapi perlu juga kita set IP addressnya agar mudah dalam maintenance jika terjadi troubleshooting wireless dari AP Repeater kita. Untuk itu, pada kolom IP Address isikan IP address yang satu jaringan dengan Gateway Modem kita. Di sini kita isi, misalnya 192.168.5.101. Pada kolom Subnet Mask, isi 255.255.255.0. Selanjutnya pada bagian Change the login account, pilih opsi No, lalu klik tombol Next. Perlu dijelaskan, jika AP Repeater kita ingin aman dari akses orang yang tidak bertanggung jawab, sangat disarankan untuk memilih opsi Yes. Nanti kita akan diminta untuk mengganti nama User dan Password Admin default.

Pada bagian terakhir, akan ditampilkan reporting konfigurasi yang sudah kita buat sebelumnya. Pastikan data-data yang sudah kita set sebelumnya sudah sesuai untuk topologi jaringan kita. Jika ada bagian yang tidak sesuai, kita bisa kembali ke halaman sebelumnya dengan memilih tombol Back. Di sini kita klik tombol Finish, karena data-datanya ditampilkan sudah sesuai.

Selanjutnya Reboot AP Repeater WDS agar hasil konfigurasi yang sudah kita buat segera aktif.

Menguji Koneksikan PC Client/Laptop ke Jaringan Wifi

Setelah proses reboot AP selesai dan lepaskan koneksi kabel UTP dari laptop ke AP Repeater WDS. Selanjutnya kita uji koneksi PC client/laptop ke AP utama melalui AP Repeater WDS. Sebaiknya jarak antara AP utama dengan AP Repeater dibuat agak jauh, misalnya lebih 50 meter, agar coverage area wireless yang diakses oleh laptop client adalah wireless dari AP Repeater WDS, bukan langsung wireless dari AP utama. Selanjutnya, koneksikan laptop kita ke SSID yang sudah dibuat sebelumnya. Caranya aktifkan dahulu perangkat wireless laptop, lalu cari SSID yang sudah kita buat sebelumnya. Caranya, dari Taskbar, klik ikon Wireless >> Wifi_Siswa>> Connect. Pada Security key ketikkan passwordnya yaitu 12345678 >> OK.

Sampai di sini, konfigurasi AP utama dan AP Repeater WDS sudah selesai dan langsung bisa kita gunakan. Namun ada baiknya kita tes terlebih dahulu kesesuaian konfigurasi di AP utama dengan AP Repeater WDS. Caranya, dari address bar browser, ketikkan IP address AP utama, yaitu 192.168.5.100. Dan di tab yang baru, ketikkan juga IP addess IP address AP Repeater WDS, yaitu 192.168.5.101. Jika kedua alamat tadi bisa diakses, klik menu Status untuk melihat status Wired dan Wireless AP utama maupun AP Repeater WDS. Berdasarkan tampilan berikut, pada bagian Wired, data IP address dan MAC address kedua AP tidak boleh sama. Sementara pada bagian Wireless, semua datanya harus sama, kecuali pada bagian Operation Mode, dimana pada AP utama statusnya adalah Access Point, sedangkan pada AP Repeater WDS statusnya adalah WDS Repeater.

Selesai juga setting repeater wds pada TP-Link WA801ND. Kunjungi terus blog ini untuk update selanjutnya.
